• 产品类型

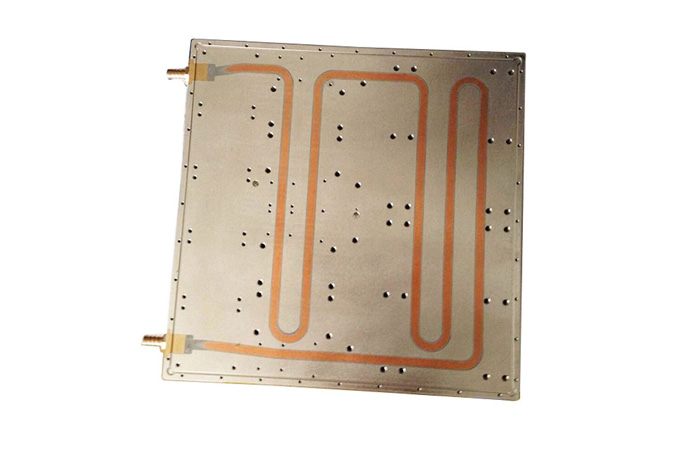

• 嵌铜管液冷板

• 外形尺寸

• 典型总高度（厚度）：15 - 25 mm

  支持定制（长度： 50 - 1500 mm；宽度： 50 - 800 mm）

• 材料

• 基板材料：AL 6061-T6 / AL6063-T5

  铜管材料：C1220 无氧铜管

• 接口类型

• 螺纹接口、 快插接头、宝塔接头（可选）

• 安装孔位

• 依据客户图纸

• 热性能

• 热阻 (R)：0.03 - 0.06 °C/W (@ 流量 4 L/min, 进水 25°C)

  额定散热量：依设计而定，典型 500 - 2000W

  表面均温性 (ΔT)：< 2 °C

• 工作流量范围

• 2 - 10 L/min


• 流阻/压降 (ΔP)

• < 35 kPa (@ 4 L/min)

• 推荐冷却液

• 去离子水、乙二醇水溶液 (≤50%)

1、热源驱动设计

核心：一切设计始于精确的热源布局图（位置、尺寸、功率）。

注意：忌仅提供总功耗，否则均温性与流道设计无法优化。

2、工艺匹配场景

核心：按应用选工艺。飞切面（极致性能）、深埋管（高承压可靠）、双面夹管（低成本，双面散热）。

注意：错误选择会导致成本激增或可靠性灾难。

3、流道平衡设计

核心：在流道长度（换热）、压降（泵耗）与均温性间取得平衡。

注意：流道非越长越好，长流道压降剧增；多回路需考虑流量分配。

4、界面与集成至上

核心：保证安装面 平面度≤0.1mm 与 粗糙度Ra≤1.6μm。

注意：这是实现低接触热阻的前提，否则内部性能再好也无效。需以系统工况验证热阻。
